智能電表不同型號和種類的電表的抄表方式都不同，一般智能電表的抄表方式為遠程模塊抄表、RS485抄表以及紅外抄。智能電表的紅外通訊口，正是用來進行抄表的，也是智能電能表中使用最為普遍的通信方式，能夠有效的實現抄表、編程、校時、數據管理等功能，擁有可靠、直觀、簡便、廉價的各種優點;紅外通訊：方向性強，傳輸速率慢，傳輸較為可靠。

 一、紅外抄表的原理

 1.紅外波段中900nm-1000nm是紅外通信常用的波段，而940nm是用的最多的波段，發射裝置將二進制信號，高頻調制后，通過紅外線發射管IR333發射出去，被紅外線接收器PT333接收，再解調為原來的信息。這就是紅外通信的過程。其中調制方式有脈寬調制和脈時調制兩種，我們采用PPM脈時調節方式。

 2.紅外線發射是利用單片機的串行數據發送口控制驅動三極管BG1進行二進制數據“0”和“1”的傳輸，以及利用P3.4口控制驅動三極管BG2進行高頻38.4kHz調制，從而可靠地實現了紅外發射管D1在傳輸數據“0”時進行高頻紅外發射和數據“1”時被截止的發射功能。

 二.紅外抄表應用過程：

  1.將抄表機調節到紅外抄表狀態，把抄表機對準電表紅外接收端，按下設置好的抄表鍵,將通過內置的紅外模塊讀取居民電表信息及表示數，并將根據表內存儲的用戶上月表數，自動計算電量、電費；如有異常，抄表機將發出警報；抄表員可在抄表機上進行相應標示。

 2.紅外抄表還具備自行設置電費計算公式的功能；通過設置電費計算公式在查抄復費率及分時定價電表時，抄表機將自動準確、快捷地計算用戶電費；確實地增加了用戶對抄表工作滿意度。

  紅外電表在城鎮用電戶中具有較高的普及率，設備改造比較容易實現；而且相對來說成本也不是很高。應用紅外抄表對電力部門的用電管理來說，可以解決 抄表員不到戶的問題，能有效杜絕“人情電”、“關系電”及估抄現象。能方便地進行遠距離查抄（有效抄表距離比無線抄表方式更近）；因此對那些放置位置較高、環境較暗及不方便近距離讀取表數的電表來說，紅外抄表 能極大地方便抄表員工作，提高工作效率。

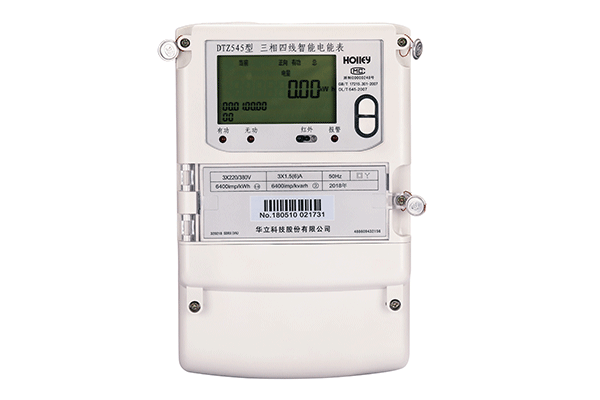

  智能DTZ545智能電表，以及其他款的多功能電表如DTSD341,DDSY102,DTS343等都帶紅外通訊口，以備抄表之需要
